环保水帘自动喷漆柜的结构

发布时间:2021-08-16 10:11:23  浏览次数: 572

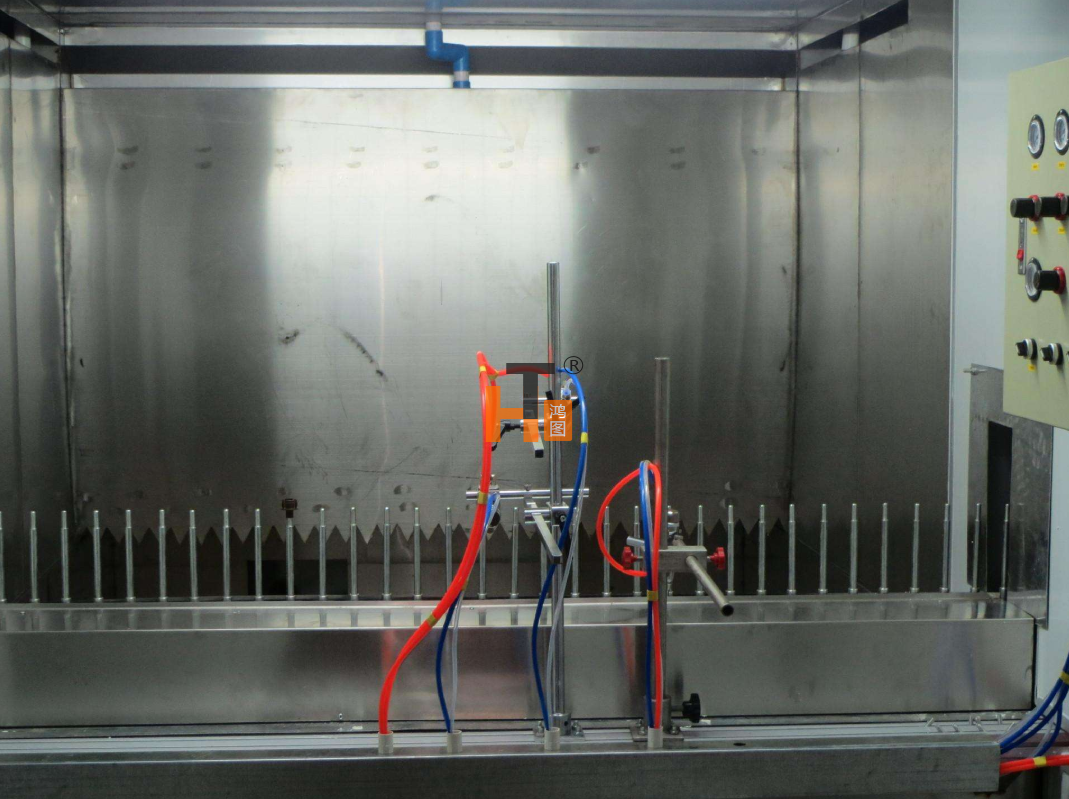

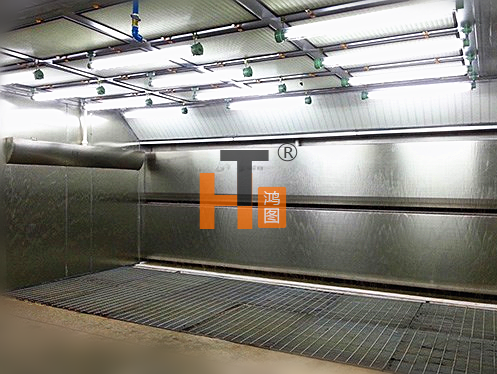

环保水帘自动喷漆柜包括水池、室体、照明系统(LED防爆)、水帘装置、排风装置、送风动压室、进风过滤装置、循环水系统、净化供风天井等组成。自动喷漆柜主体、底部水槽均采用SUS304不锈钢板制作,后部高过滤槽,配的动给、排水阀,正面及侧面水濂板采用SUS不锈钢析,室体两侧开有进出门洞供工件进出,并设置高效风切装置,确保风压水衡。槽体分主槽和辅槽,槽液经二级过滤后流入辅槽,挡板的设计充分考虑到拆卸维修方便,三面水帘,水帘板均采用不锈钢板,槽体水面上部为涡卷水洗结构,立体离心泵。


环保自动喷漆柜的自吸水泵循环抽水往水帘板上均匀的流下来,在风机的牵引下,喷枪喷出来的废气(漆物)随气流进入喷漆水帘柜及后级废气处理系统(也就是被水帘板上的水打到下面水泄里);再有少部分的废气(漆物)被上面的风机通过排风管道排出车间外面。由于水帘板与水面距离经过优化设计,在风机牵引力作用下,气流压力高速提升,环保型水帘柜内原本平静的水面随之迅速掀起层层的波浪,与水帘板顺流而下的水帘相遇从而形成45度夹角,对漆雾及废气进行初效无缝夹击冲洗吸附,漆雾及废气迅速凝华成尘粒被反洗回到残渣回收箱。未被吸附微余的漆雾二次进入一级高效过滤芯片,经过层层的过滤、高压喷淋,漆雾及废气开始迅速冷却凝华变成尘粒,最终在高压的喷淋塔系统作用下反洗回到残渣收集箱。


环保自动喷漆柜的给自动喷漆柜送风,送风从喷房顶部进入,喷漆柜除顶部高效过滤器,确保送风的均匀和洁净,操作时为封闭式。自动喷漆区高有溶剂浓度自动报警装置。
